Il y a longtemps, nous avons installé un chauffe-eau solaire fait maison sur le camping. Nous comptons équiper les gîtes et notre maison de chauffe-eau solaires . Il s'agit bien sûr d'un projet plus sérieux puisqu'il s'agit d'avoir de l'eau chaude toute l'année grâce au soleil même en cas de gel et en utilisant le moins possible d'énergie d'appoint.

Nous avons tout d'abord envisagé des capteurs communs à la maison de Jean-Jacques et à la nôtre distantes de 50 m. Ce qui aurait permis, lorsque le gîte n'était pas occupé, d'avoir une grande surface de capteurs à des périodes où le soleil est moins généreux.

Mais la difficulté d'installer les tuyauteries et le surcoût qu'elles supposeraient ne sont pas compensés par des avantages notables. Nous avons donc renoncé. Nous comptons avoir un chauffe-eau solaire pour chaque bâtiment.

Actuellement, mai 2007, le chauffe-eau de notre maison vient d'être installé. Il fonctionne en thermosiphon, c'est-à-dire sans électricité et sans électronique. L'eau du capteur, réchauffée par le soleil, devient plus légère et s'élève naturellement vers le ballon de stockage où elle réchauffe l'eau sanitaire.

Pourquoi ce dispositif alors que tout le monde (ou presque!) installe du matériel "moderne"?

Tout d'abord pour utiliser le moins possible une énergie, l'électricité, qui n'est pas propre (le nucléaire) et qui n'est pas produite localement, il en résulte beaucoup de perte dans le transport.

Ensuite, pourquoi faire compliqué quand on peut faire simple? Pourquoi dépenser plus quand on peut l'éviter?

Les installations à circulation forcée et régulation électronique sont plus sujettes à pannes et demandent plus de maintenance.

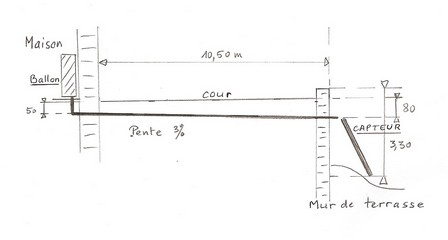

L'inconvénient, c'est qu'il faut installer obligatoirement le ballon plus haut que les capteurs. D'autre part très peu de plombiers savent ou veulent faire ces installations. Après bien des recherches j'ai trouvé la perle rare: un plombier motivé et compétent.

Ensuite il faut trouver du matériel adapté et il est rare parce qu'il y a peu d'installateurs......

Pour éviter les pertes de charge, les tubulures du capteur doivent avoir au moins 12 mm de diamètre( mieux: 14-16), l'entrée et la sortie 22 mm. Les capteurs sont légèrement inclinés ( minimum 3mm/m ) pour favoriser l'élévation de l'eau chaude. L'inclinaison est de 50°

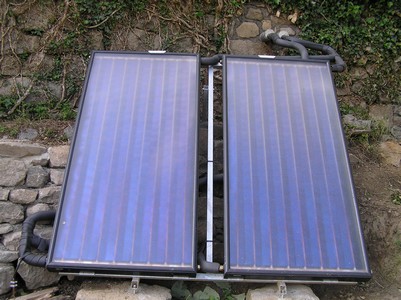

Nous avons retenu le capteur suivant: 3MP 1808 de chez Ma Maison Ma planète dont les diamètres de tubes collecteurs sont de 24 et 12,7 mm.

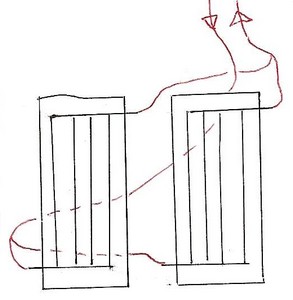

La tuyauterie de départ et d'arrivée aux capteurs est en "boucle de Tickelman" pour une bonne répartition de la circulation d'eau dans les capteurs.

Le ballon

50l/personne.............150l ou 200 l (pour stockage)

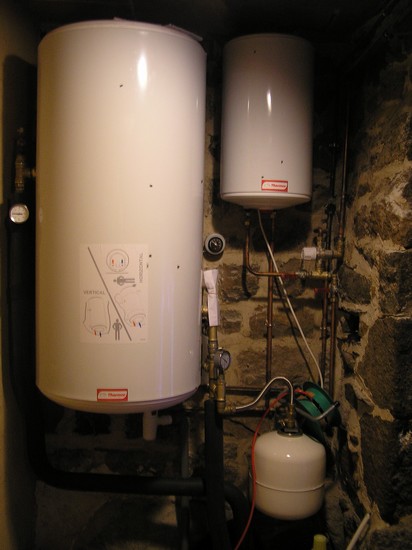

Pour éviter encore les pertes de charge on n'a pas choisi un ballon à serpentin mais un ballon Thermor à double enveloppe - La position verticale permettra une meilleure stratification de l'eau selon sa température.

L'appoint

Les chauffe-eau à gaz que nous avons eu jusqu'à présent nous ont toujours posé problème (à une exception près: à la maison de Jean-Jacques), nous n'avons pas trouvé sur place un plombier compétent dans ce domaine. Nous n'avons pas de chaudière....Nous avons donc opté pour l'électricité et nous essaierons d'utiliser le moins possible l'eau chaude les jours sans soleil, ce qui est rare chez nous.

Ce sera facile pour la machine à laver puisque l'on compte aussi sur le soleil pour faire sécher le linge plus rapidement.

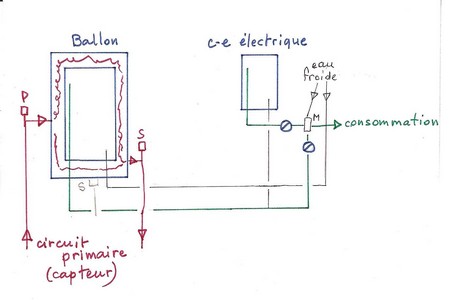

Comme nous n'avons pas trouvé de ballon avec une résistance électrique placée à mi- hauteur, nous avons installé un cumulus électrique de 30 litres à la sortie du ballon solaire.

M…………..le mitigeur permet de régler la température de puisage de façon à prévenir tout risque de brûlure tout en ayant une température élevée dans le chauffe-eau pour éviter la légionellose.

Les vannes autour du mitigeur permettent

Soit de faire passer l'eau tiède du solaire par le c-e électrique

Soit de mettre hors circuit le c-e électrique si le solaire est suffisant, de façon à éviter des pertes de chaleur (les chauffe-eau électriques sont très mal isolés.)

La machine à laver.

La machine à laver est grosse consommatrice d'eau chaude. Un jeu de deux vannes nous permet d'admettre à la machine soit de l'eau chaude soit de l'eau froide. Quand l'admission d'eau chaude pour le lavage est terminée, on ferme l'arrivée d'eau chaude et on ouvre la vanne d'eau froide pour les rinçages. Si l'eau du ballon n'est pas assez chaude, le chauffage de la machine vient en complément.

Conclusion.

Tout ceci peut paraître compliqué parce que je suis rentré dans des détails plus ou moins techniques. Il est vrai que nous avons passé beaucoup de temps à nous documenter mais le terrain est défriché. Bien d'autres installations ont été ou seront réalisées, par des autoconstructeurs et la nôtre par un plombier.

Et ça chauffe !…………..sans polluer……..enfin…….moins ! reste l'électricité…………..elle ne vient pas toute des deux éoliennes des environs.

Le prix

5000 € TTC dont xxxx € financés par le crédit d'impôts donc xxxx € à notre charge. A calculer au bout de combien de temps l'investissement sera amorti……..et combien de pollution nous aurons en moins……dès maintenant !

Tout sur tout le solaire: http://www.outilssolaires.com/plan.htm

La boucle de Tickelman: http://amet.pierre.free.fr/tickelman/tickelman.html

Nos capteurs viennent de http://www.mamaisonmaplanete.fr

Le plombier installateur: Jean-Pierre Guirriec

07160 Les Nonières Tél / fax 04 75 07 68 37
